屋面和地下室不銹鋼水箱技術參數和合同要求
1、地下室消防水箱
1.1、材料選用SUS304不銹鋼標準凹凸沖壓板材，翻邊30mm，球冠高度80mm。
1.2、尺寸按圖示尺寸制作
1.3、底板厚度2.0mm、下側板厚度2.0mm、中側板厚度2.0mm、上側板厚度1.2mm、蓋板厚度1.2mm。
1.4、拉筋采用30*30mm壁厚2.0mm的SUS304不銹鋼角鋼，間距按板材模數。
1.5、撐蓋處用1.2mm后30*30mmSUS304不銹鋼角鋼做加強
1.6、進出水管和爬梯連接處用30*30mm壁厚1.2mm角鋼做加強。
1.7、超過10米長或可以自然分隔處，用壁厚1.5mmSUS304不銹鋼板材做分隔板和加強拉接板，拉接板沿高度方向分三層，每層500mm高，間距500mm。
1.8、水箱基礎由總包單位實施。
1.9、進出水管、連接水管等全部按圖示管徑和位置，預留法蘭盤接口，材料采用SUS304不銹鋼。
1.10、爬梯按常規實施，壁厚2.0mm30*30mmSUS304不銹鋼角鋼做邊框，梯步采用直徑16mmSUS304不銹鋼圓鋼。
1.11、液位計采用標準配置。

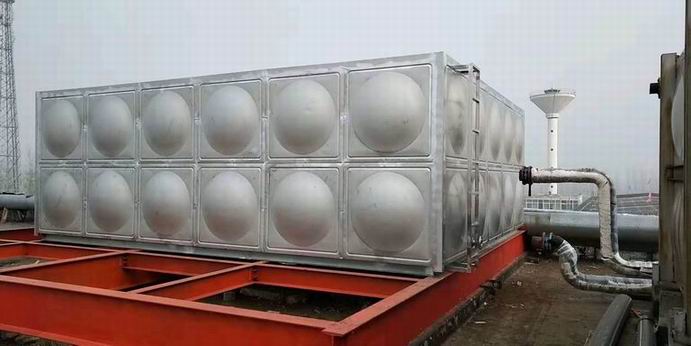

2、屋面水箱
1.1、尺寸為4.0m*3.0m*2.0m。
1.2、其余要求同地下室水箱。
3、制作要求及驗收要求：
3.1、現場采用氬弧焊，焊接要保證無虛焊、無夾渣，焊條選用高于基材型號。
3.2、表面光滑、無裂紋、焊縫無氣泡，內襯結構排列要?jiǎng)蚍Q(chēng)，無毛刺，確保水箱各面保持垂直，垂直度不大于2-3％，。
3.3、水箱安裝結束，內外進行清理、去污。
3.4、制作安裝完畢后，作滿水試驗。水箱滿載時箱壁無變形、無滲漏。
3.5、水箱四周有≥500mm的檢修空間。外觀檢驗無銹蝕，無污染：注滿水24h，箱體無明顯變形和箱體附屬配件無滲漏水現象，焊縫無滲漏為合格。
3.6、進場材料必須要有有效材質報告和檢驗證書，并且要求對進場材料進行材料送檢。
|
